Seçici Akımsız Kalın Altın Kaplama Yöntemi

Nişan almak

Seçici bir akımsız kalın altın kaplama yöntemi geliştirmek ve çok yönlü bir yüzey işleme süreci haline gelmek



Amaç

Seçici altın kalınlığı {{0}}.3um üzerinde ve seçici olmayan altın kalınlığı 0.1um üzerinde



Sorun

①Altın kalınlığı 0.03-0.05 mikron olan yer değiştirme reaksiyonunun kimyasal altın kaplaması yalnızca kaynak yüzeyi için uygundur.

②Nikel yüzeyi kademeli olarak altın tabakasıyla kaplandığında, biriktirme hızı yavaşlar ve altın kalınlığının 0,3 mikrondan büyük ve yoğun olması zordur.

③Galvanik kaplama, ağlar iç içe geçtiğinde eklenmesi uygun olmayan ek kablolar gerektirir



Prensip

①Nikel tabakası, katalitik indirgeme için kullanılır. Hidrojen atomu elektronları elde etmek için adsorbe edilir. Atomik hidrojen, indirgeyici tarafından sağlanır. Atomik hidrojen elektron kaybeder ve hidrojen iyonları olmak için çözeltiye girer.

②Devre kartının orijinal kablolaması ve aynı bağlama pedinin metal tabakası, elektronları iletme rolünü oynar. Altın iyonları, elektro yaldızlamaya eşdeğer olan altın yüzeyinde sürekli olarak elektron alır ve biriktirir.



Yöntem ve adım

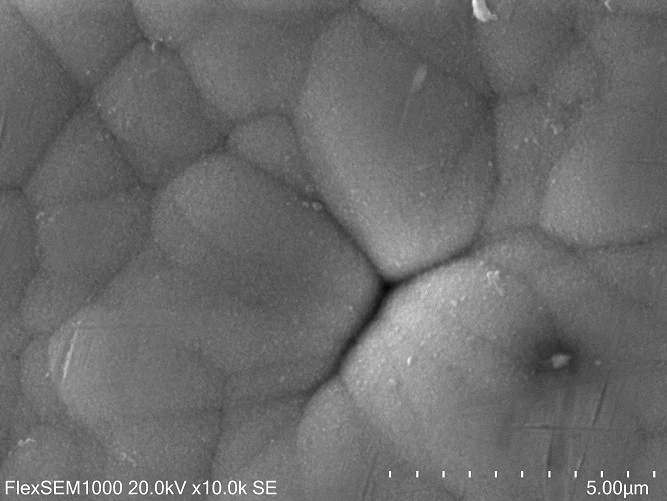

Adım 1: Geleneksel kimyasal yer değiştirme altın kaplamasını gerçekleştirin, resim altın yüzeyinin 10000 katı SEM görüntüsüdür ve altın kalınlığı<0.02um

Amaç: İndirgen elektronları elde etmek için nikel tabakasını açığa çıkarın

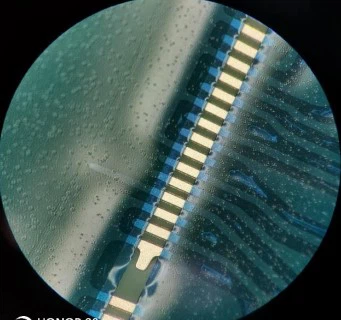

Adım 2: Yapıştırma pedinin kalın altınla kaplanmasını sağlamak için kaplama önleyici filmi yapıştırın



Adım 3: İlk indirgeme akımsız altın kaplamayı gerçekleştirin

Resim 10000 kat altın SEM görüntüsüdür

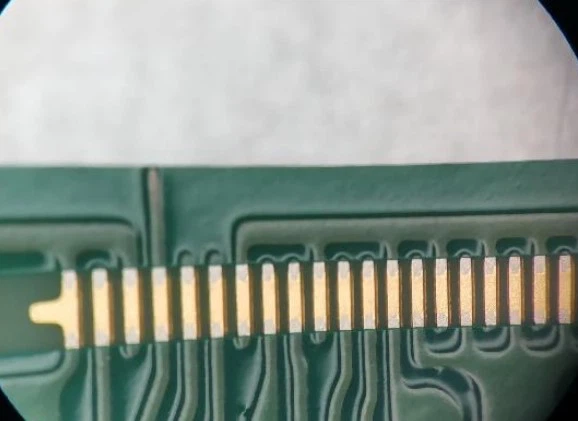

Adım 4: Kaplama önleyici filmi çıkarın



Adım 5: Elektriksiz altın kaplamayı tekrar azaltın

Resim 10000 kat altın SEM görüntüsüdür







Sonuçlar



Altın kalınlığı ölçüm sonuçları	Kimyasal ince altının ilk değişimi	Kimyasal kalın altının ilk indirgeme kaplaması	Kalın altının ikinci kimyasal indirgeme kaplaması
Seçici kimyasal kalın altın pozisyonu	0.009-0.014μm	0.293-0.349μm	0.326-0.385μm
Diğer yerler	0.009-0.014μm	Anti kaplama filmi ile kaplı	0.105-0.111μm



Çözüm

Seçici akımsız altın kaplama yöntemi, hedef gereksinimleri karşılayabilir.
