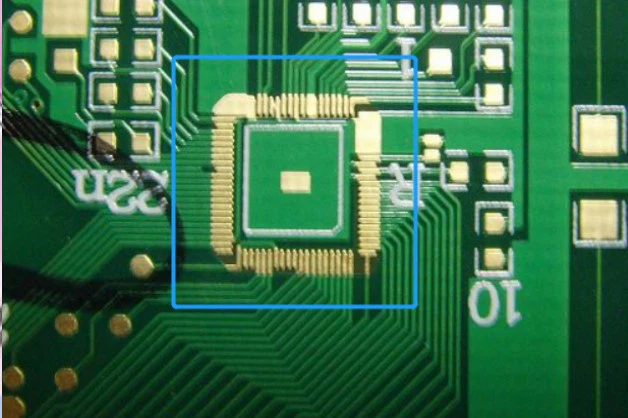

Yapıştırma levhası için iki çeşit yüzey işleme süreci

Yüzey işleme şekline göre 2 türe ayrılabilir: Daldırma Altın, Ni/Pd/Au.

Daldırma Altın

Nikelin biriktirme kalınlığı 120 ~ 240 μinç (yaklaşık 3 ~ 6μm) ve altının kalınlığı 2 ~ 4μinç (0.05 ~ 0.1μm)'dir.

Avantajları: 1. Immersion Gold PCB yüzeyi, tuşların temas yüzeyi için uygun olan çok düz ve eş düzlemlidir.

2. Altın yatağının lehimlenebilirliği mükemmeldir ve altın, metal bileşikleri oluşturmak için erimiş lehime hızla eriyecektir.

Dezavantajlar: İyi bir yapıştırma etkisi elde etmek için yüksek maliyet ve proses parametrelerinin sıkı kontrolü (pürüzsüz metal yüzey, sıkı bağlama parametreleri, vb.) gereklidir. Yaldızlı PCB yüzeyi, son kaynağın güvenilirliğini ve sökme problemini etkileyen siyah plaka avantajını (nikel korozyonu) üretmek kolaydır.

Ni/Pd/Au

Nikel kalınlığı 120~240μInch (yaklaşık 3-6 um) , paladyumun kalınlığı 4~2{{10}}μ Inç (yaklaşık 0.1) ~0,5 um）; Altının kalınlığı 1-4 μinç (0,02~0,1 um)

Avantajları: Daldırma altınla karşılaştırıldığında nikel paladyum altın, siyah disk kusurlarının neden olduğu bağlantı güvenilirliği sorunlarını etkili bir şekilde önleyebilir ve orta ve üst düzey ürünlerde yaygın olarak kullanılır.

Dezavantajları: Nikel paladyum altının birçok avantajı olmasına rağmen paladyum pahalı ve maliyetlidir. Proses kontrol gereklilikleri katıdır.

Yapıştırma levhalarının işleme kapasitesi
